UML/SysMLシーケンス図

UML/SysMLシーケンス図

• あるシナリオにおけるオブジェクト間のメッセージのやりとり
• 時系列による記述
  ドラマの台本のようなもの
• ネットワーク上でシステム間の情報のやりとり
• システム内部でのオブジェクトの情報のやりとり
• ソフトウェアオブジェクト間・具体的なデバイス間など，どのレベルで使っても良い

基本コンポーネント

• ライフライン（lifeline）
• 実行仕様（execution specification）
• メッセージ（message）
• 同期，非同期，応答，ファウンド，ロスト

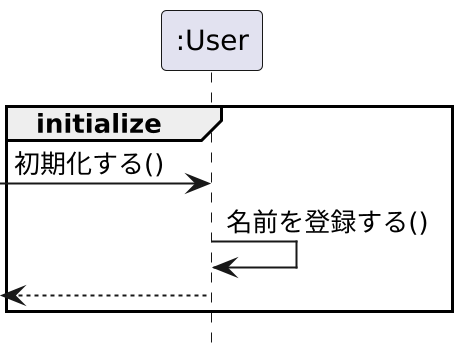

• 複合フラグメント

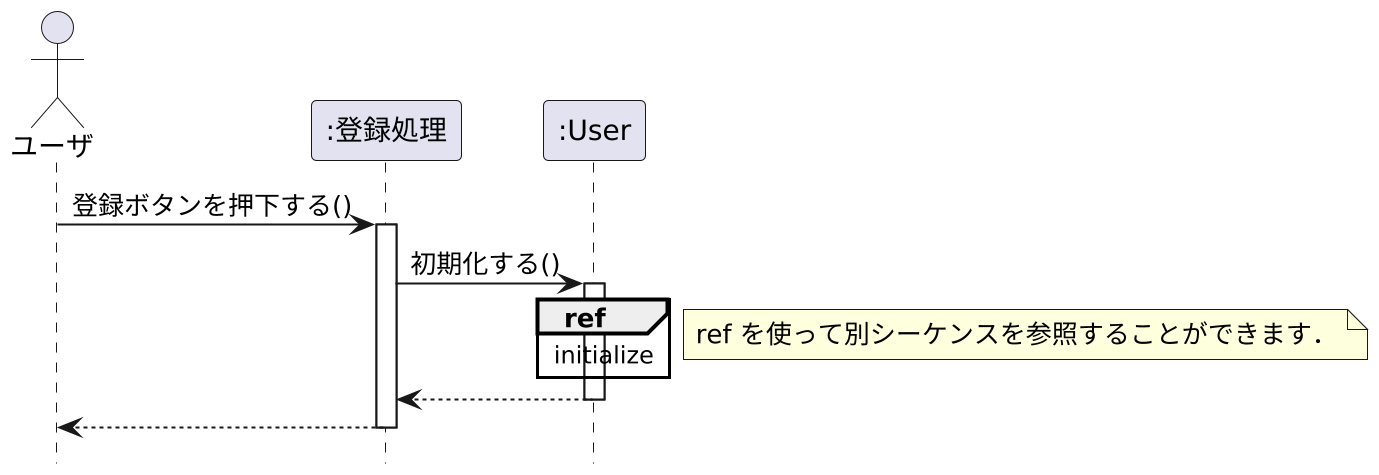

  • ref, opt, alt, loop

ライフライン (lifeline)

• クラスのインスタンス（実体化）とその生存線
• 実際にコラボレーションする「モノ」
• インスタンスがいつ生成されていつ消滅するか
• 表記
  • オブジェクト 四角
  • 外部エンティティ（アクター） スティックマン（人型のアイコン）
• ラベル
  • オブジェクト名
  • オブジェクト名：クラス名
  • ：クラス名（無名オブジェクト）

実行仕様 (execution specification)

• 生成されているライフラインが実行状態である期間
• 実行オカレンス ライフライン上の長方形

メッセージ

• オブジェクト間で交換される（送受信される）メッセージ
• メソッド（操作）に対応（引数を指定することもできる）
• 表記
  • 黒塗り三角の矢印（同期メッセージ）
    • メッセージの実行が終了するまで次のメッセージは実行されない

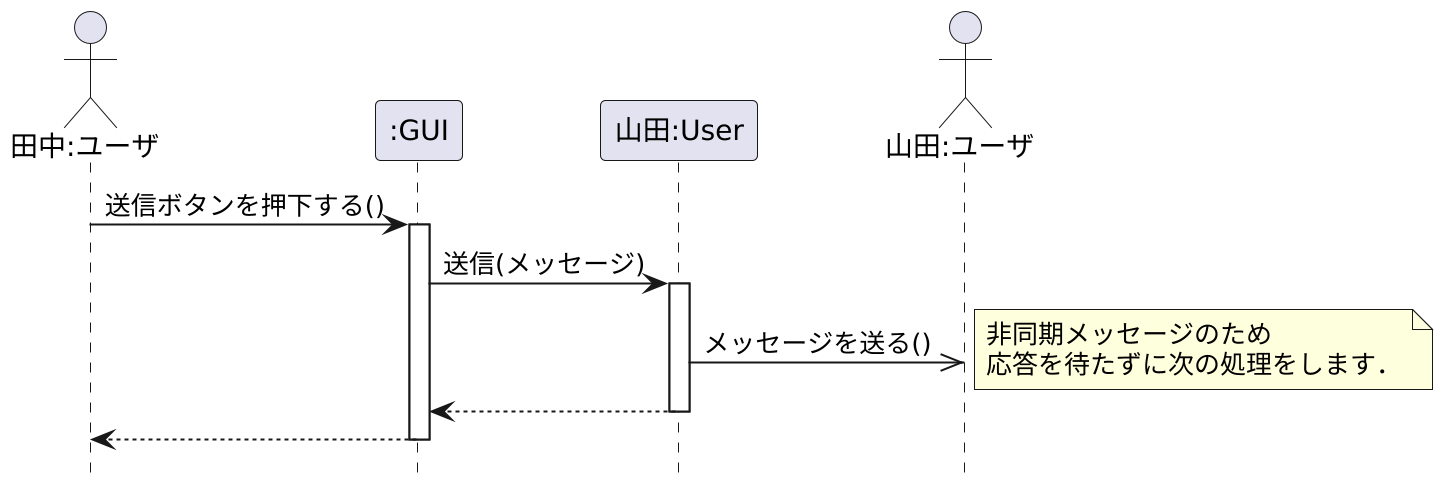

  • 矢印（非同期メッセージ）
    • メッセージを送信したら終了を待たずに次のメッセージを実行する
  • 点線矢印（応答メッセージ）
    • メッセージの終了を表す．戻り値があることを明示したい時に使う

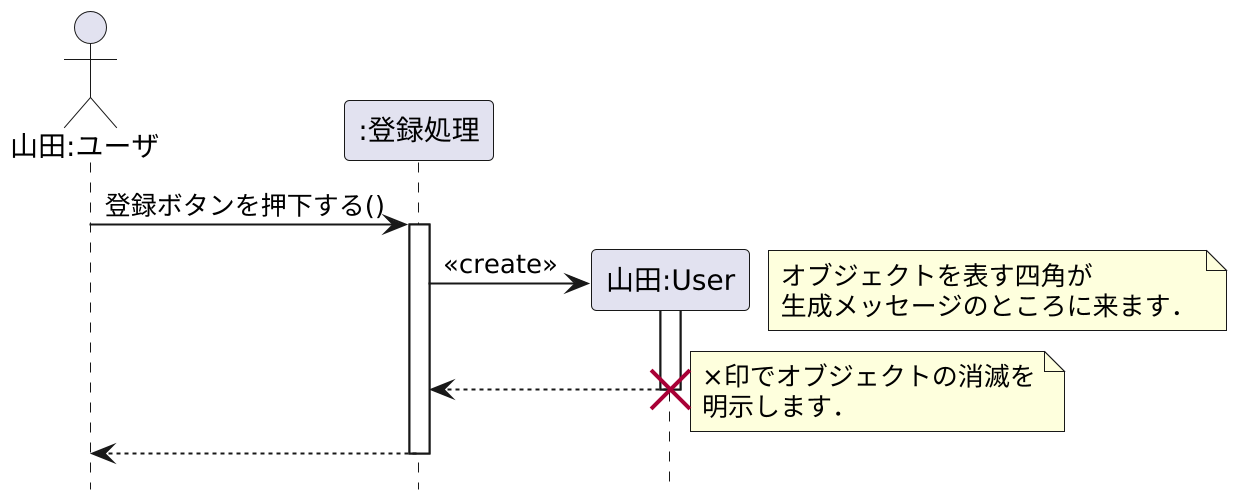

オブジェクトの生成

• 生成メッセージ：ステレオタイプ <<create>>

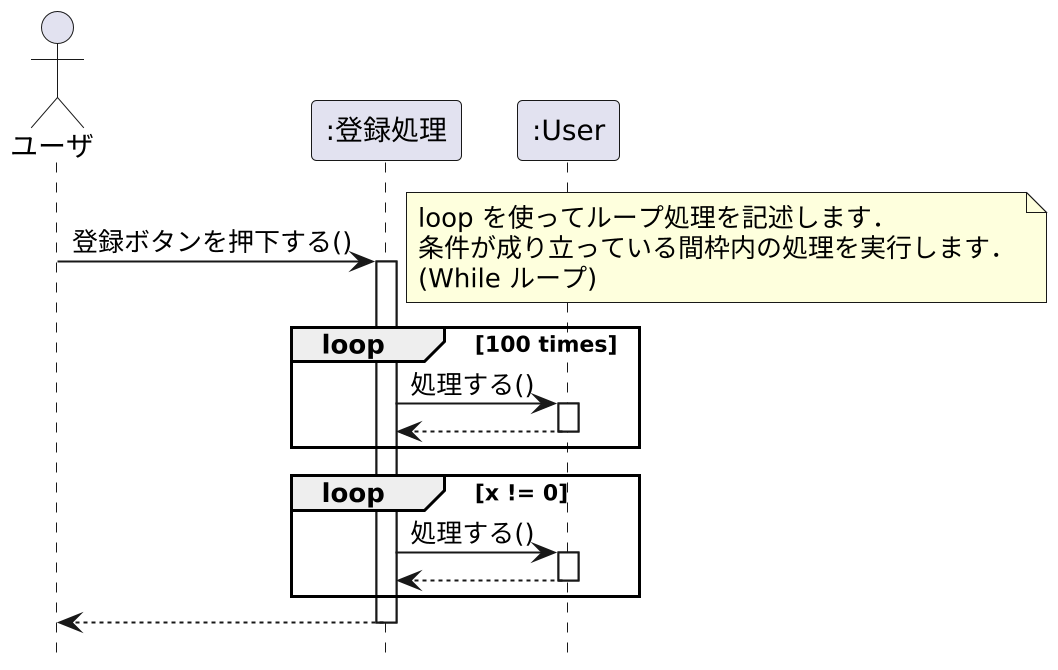

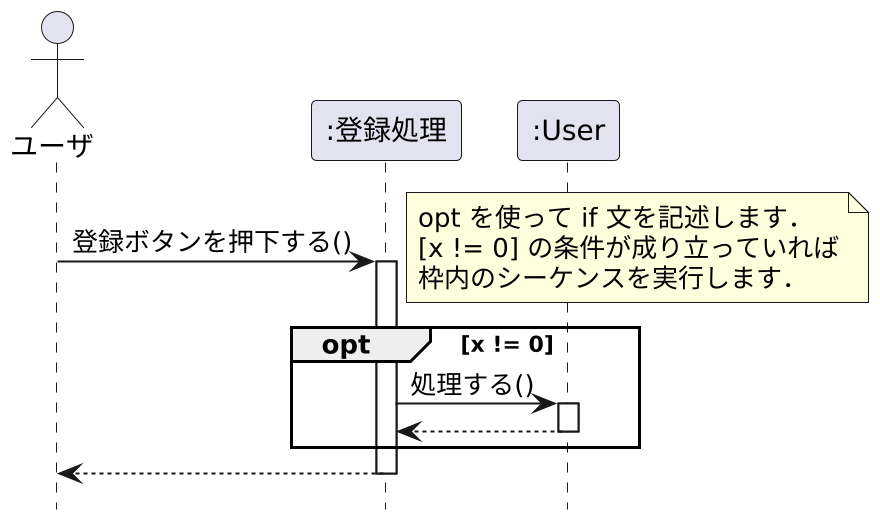

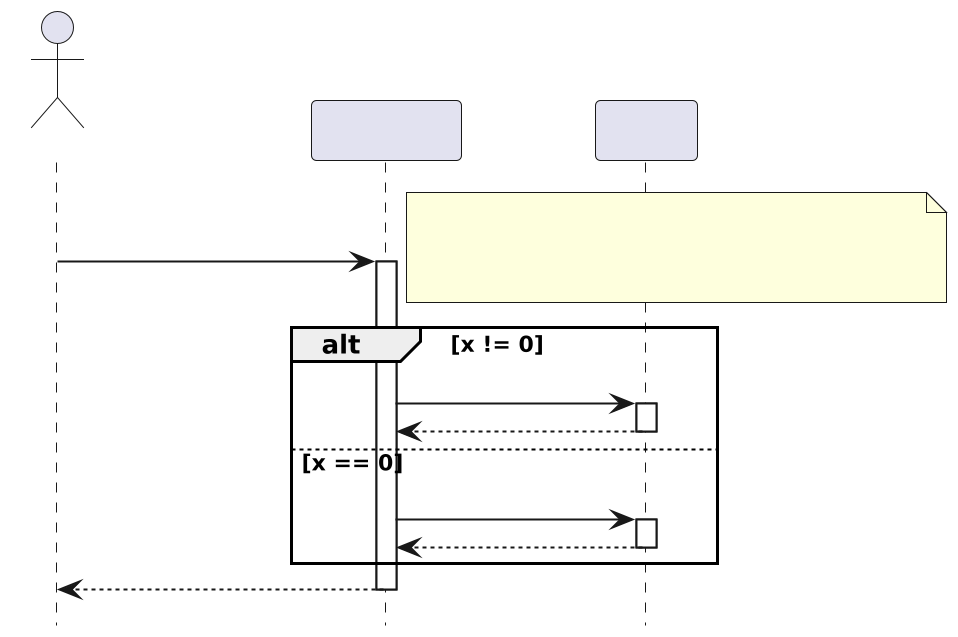

複合フラグメント

• 分岐，繰り返しなどの表現する
• シーケンスを四角の枠で囲む
